金刚石滚轮的修整工艺有哪些？

1、什么是金刚石滚轮？

    所谓的金刚石滚轮，就是采用电镀或粉末冶金等方法把大量金刚石颗粒镶嵌在钢质滚轮表面，用于大批量成型磨削的专用机床和齿轮磨床加工的高效率、高寿命、低成本的砂轮修整工具。

    以一定转速旋转（借以降低滚轮与砂轮的相对速度），对高速旋转的砂轮表面产生磨削和辗压作用，使砂轮获得与滚轮型面吻合的锋利工作表面。

   其中常见的HNT金刚石滚轮可有效代替单晶金刚石笔对砂轮进行修整，其生产效率大幅度提高，且加工出的零件表面质量和精度更高。

2、HNT金刚石滚轮的结构分类

    目前金刚石滚轮有三类，分别是：烧结金刚石滚轮，电镀金刚石滚轮和CVD金刚石滚轮，每种金刚石滚轮的优缺点不同，应用行业也有所区别。

（1）烧结法：分为手植烧结滚轮和随机分布的烧结滚轮两种，耐用性强；

（2）电镀法；高精度制造出小而复杂的形状滚轮；

（3）CVD滚轮：新型材料，对CBN砂轮修整效果好。

目前国内以烧结法为主，相较于电镀法寿命更长，性能更稳定，而在国外恰恰相反，电镀法比烧结法应用广泛。下图是烧结金刚石滚轮和电镀金刚石滚轮的制造方法和特点。

3、HNT金刚石滚轮的修整工艺

根据不同的应用场景需求，金刚石滚轮修整工艺分为两种：切入式金刚石滚轮修整和摆式金刚石滚轮修整。因切入式金刚石滚轮修整比摆式金刚石滚轮修整简单，所以在实际生产中应用较多一些。

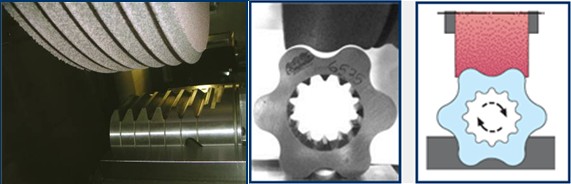

切入式金刚石滚轮修整工艺：是成形滚轮修整成形砂轮，金刚石滚轮和所需要修整的砂轮型面正好相反，通过电机驱动金刚石滚轮旋转，对砂轮做短行程的径向切入运动，从而实现砂轮的修整；切入式金刚石滚轮可制作各种复杂成形面。

切入式金刚石滚轮在汽车零部件，发动机，轴承，纺织机械，导轨，丝杠，工量刃具等行业广泛应用。

摆式金刚石滚轮修整工艺：是金刚石滚轮采用进给的方式进行修整，即利用数控编制程序控制金刚石滚轮运动轨迹，将砂轮修整出所需要的成形表面，其中简易程序为：快进（不能碰上齿轮）—慢进（按需要的切入速度进给）—光修—退出。

摆式金刚石滚轮修整在齿轮行业中应用较多。

4、HNT金刚石滚轮的行业应用

    目前HNT金刚石滚轮主要用于以下几个行业，尤其在汽车，机床，工量刃具等行业广泛应用。

    （1）汽车零部件行业：曲轴、阀体、活塞环、油针、油针体，球笼万向节、油嘴油泵等。

    （2）齿轮行业：双片单锥面、单片双锥面、齿轮齿顶、全齿面等。

    （3）机床行业：导轨、滑块、滚珠丝杠等。

    （4）轴承行业：球轴承沟道、直线道轨副、锥轴承、柱轴承沟道、纺织轴承等。

    （5）工量刃具行业：卡尺、钻头、锯条、铣刀开槽开刃、丝锥螺纹等。

    （6）轻工行业：冰箱压缩机、自行车中轴等。

    （7）液压行业：柱塞泵连杆等。

    （8）航空航天行业：涡轮叶片、叶片齿根等

5、HNT金刚石滚轮的定制流程

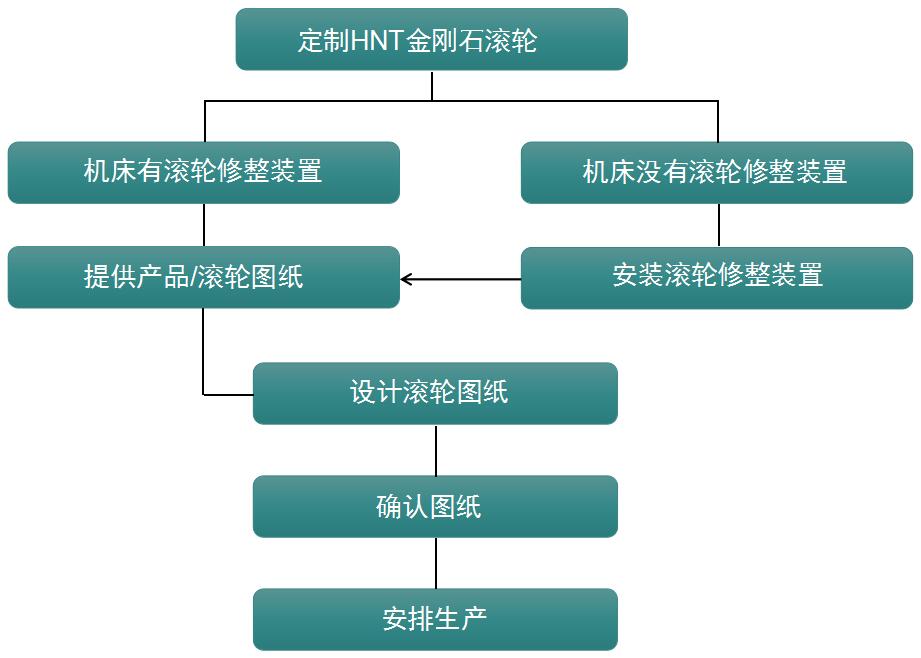

    HNT金刚石滚轮的定制流程简单分为两类，一类是有图纸，一类是没有图纸。具体流程如下图。

6、HTN金刚石滚轮修整器修整砂轮时的切削液

    在HNT金刚石滚轮修整器修整齿轮砂轮过程中产生的热量，会破坏金刚石磨料稳定性，切削热会使砂轮磨料熔覆，造成堵塞，此时需要冷却液及时带走砂轮修整时的磨擦热，清理砂轮，冲走切屑，提高修整精度，延长滚轮寿命。
