成型磨齿机修整齿轮砂轮的金刚石滚轮有哪些？

    成型磨齿机是修磨齿轮齿形砂轮的典型设备，齿轮齿形的磨削常采用刚玉砂轮（白刚玉，铬刚玉，棕刚玉）和CBN砂轮修磨。

其中调制，退火等热处理的齿轮硬度低，一般选择刚玉砂轮就可以，对于淬火，渗碳淬火后的高硬度齿轮（HRC50以上），一般都采用CBN砂轮对其进行磨削。

不管是刚玉砂轮，还是CBN超硬砂轮，经过一段时间的使用后都会出现一定程度的磨损，此时就需要进行修整，从而恢复砂轮工作面的磨削性能和正确的几何形状。

此时就用到了金刚石滚轮，金刚石滚轮由于刚性高、修整量大、效率高，外形和修磨齿轮的砂轮外形一致，可修整复杂齿轮各种齿形。

采用成型磨齿机修整齿轮齿形砂轮的金刚石滚轮有两种，一种是HNT烧结金刚石滚轮，另一种是CVD金刚石滚轮，其中CVD金刚石滚轮是主要用于CBN砂轮的修整。HNT烧结金刚石滚轮可修整更多齿轮齿形砂轮。

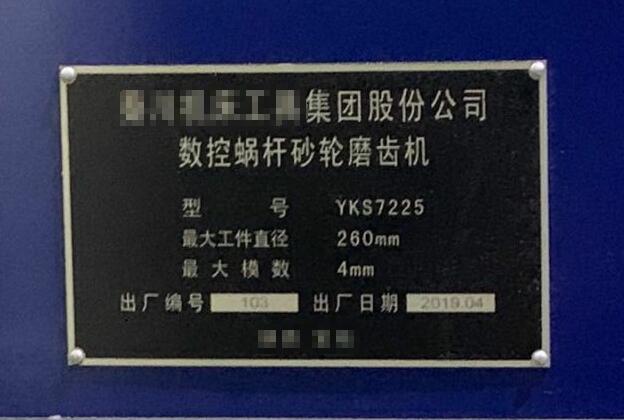

成型磨齿机设备

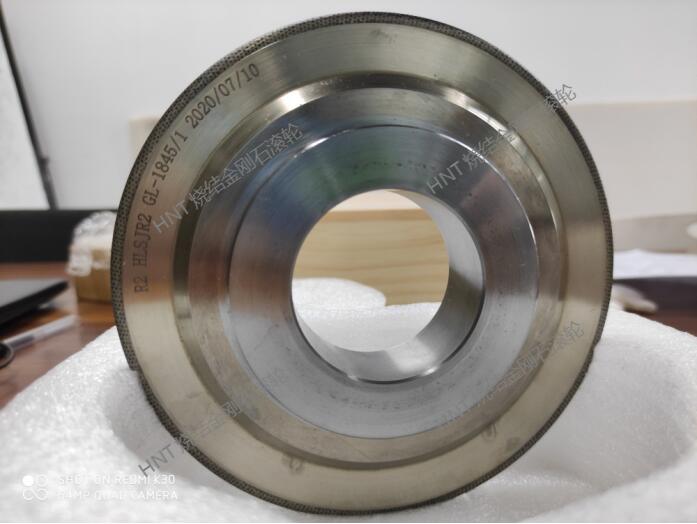

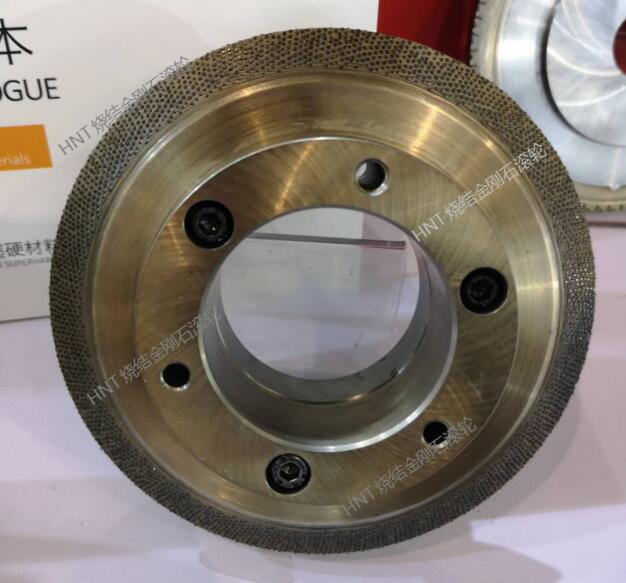

修整齿轮齿形砂轮的HNT烧结金刚石滚轮

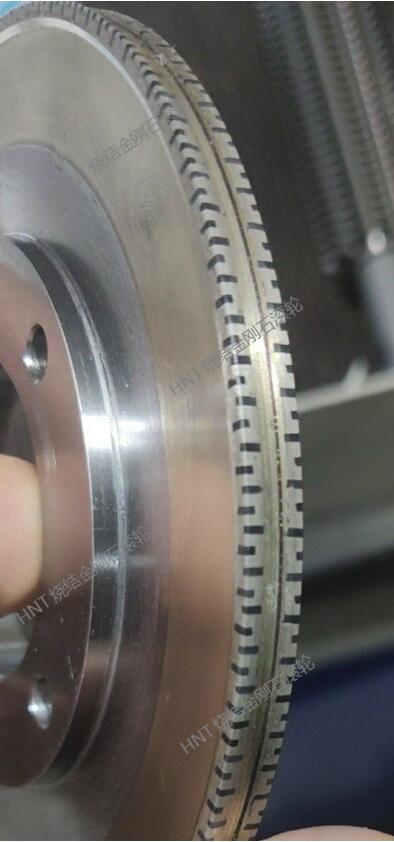

修整齿轮齿形砂轮的CVD金刚石滚轮
