风电叶片孔加工方案—华菱PCD刀片解密

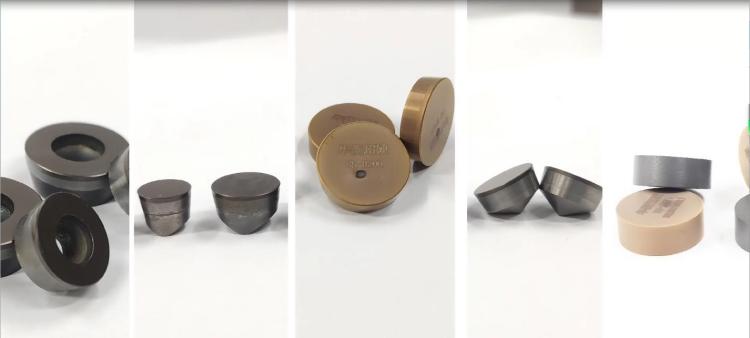

风电齿轮、风电轴承等大型零部件，多采用淬火钢材质，硬度在HRC58-62。为应对这类材质，华菱推出高硬度、高耐磨性的全贴面CBN刀具BN-H系列刀片。这个H系列包含多种刀具牌号，不仅有BN-H200，还有适用于连续切削的BN-H05 CBN刀片，适用于轻断续切削的BN-H10 CBN刀片，以及适用于强断续切削的BN-H21CBN刀片等，必要时还可以添加涂层，以获得更优异的切削性能，提高加工精度和寿命。



针对不同的零部件，华菱也提供了专门的刀具方案。在风电轴承加工中，针对滚道加工，华菱研发推出了BN-H200系列复合型RCGX1207的CBN刀片，包括圆锥底和V型槽两种形式。对于挡边加工，华菱则研发推出了CNGA1204、DNGA1506的CBN刀片。而针对油沟加工，华菱可提供非标定制产品，以满足工件内部结构复杂的加工要求。

在风电齿轮加工中，针对齿轮端面、内孔和外圆的加工，华菱推出了RNGN的圆形刀片，或者CNGA的菱形刀片，以满足不同的加工需求。

至于风电叶片，其材质主要是玻璃纤维、碳纤维复合材料，属于难加工的非金属材料，对刀具的耐磨性、韧性、稳定性要求较高。因此，华菱推出金刚石PCD刀片，并配合金刚石钻头进行风电叶片根部打孔加工，以保证高效且稳定的加工过程。
