HNT金刚石滚轮修整器-齿轮行业专用

    齿轮作为机械设备中应用最为广泛的一种零部件，对其精度和尺寸要求较高，所以常采用白刚玉，棕刚玉，CBN砂轮对齿轮各种齿形修缘、齿根圆角过渡曲线、鼓形齿、各种特殊齿形、摆线齿、圆弧齿和花键等进行磨削。

不管是刚玉砂轮，还是CBN超硬砂轮，经过一段时间的使用后都会出现一定程度的磨损，此时就需要进行修整，从而恢复砂轮工作面的磨削性能和正确的几何形状。

    目前对刚玉砂轮的修整方式有金刚石笔和金刚石滚轮两种方式，金刚石笔结构简单，成本低，但寿命短，磨损严重，容易造成砂轮廓形精度一致性差，而且市场混乱，所以逐渐被金刚石滚轮所代替。

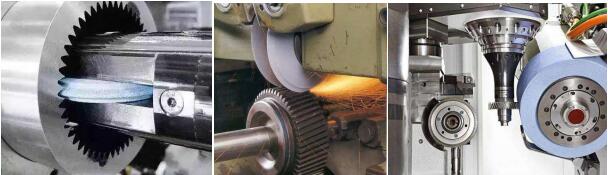

所谓金刚石滚轮是将小颗粒的天然金刚石或人造金刚石用一定的方法固结在一个与工件形状相同的钢滚轮上。由电机驱动对砂轮进行切入式或摆式修整。目前已在外圆磨床、平面磨床、无心磨床、曲轴磨床、螺纹磨床等各类磨床上广泛使用，齿轮行业中最典型的磨床设备就是磨齿机了。

金刚石滚轮修整器是根据磨削齿轮齿形的砂轮外形，所设计制造的一种高精密类似于砂轮的滚轮。刚性高、修整量大、效率高，外形和修磨齿轮的砂轮外形一致，可修整复杂齿轮各种齿形。其中HNT金刚石滚轮修整器是目前应用较为广泛的一种，可将复杂且具有高精度的砂轮型面一次修出，型面的保持性好，使用寿命长，非常适合大批量零部件如齿轮的成型磨削。

HNT金刚石滚轮可对刚玉砂轮（棕刚玉，白刚玉，铬刚玉等），SG砂轮，绿碳化硅砂轮，超硬砂轮（CBN/金刚石砂轮）等进行修整。

HNT金刚石滚轮修整器的分类

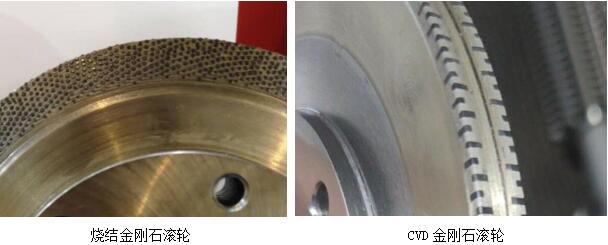

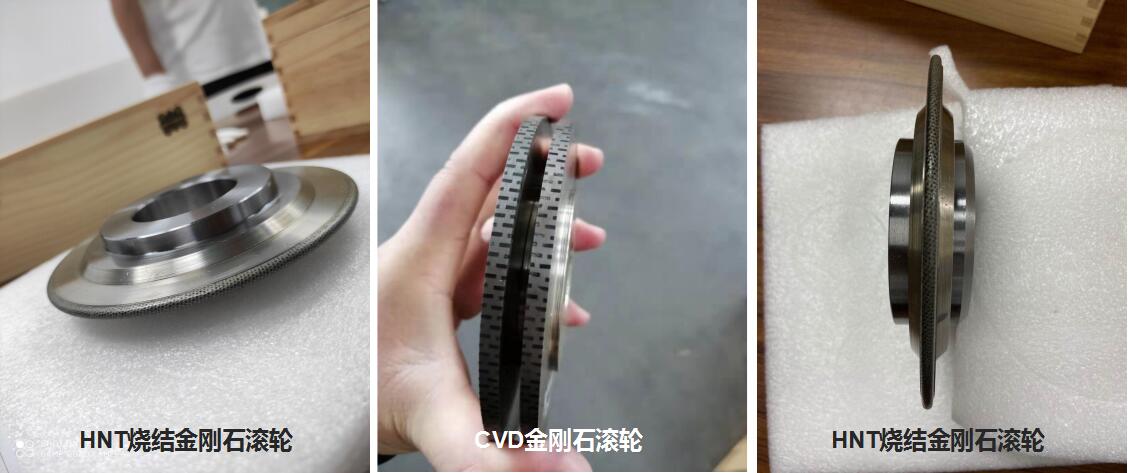

HNT金刚石滚轮修整器采用电镀或烧结方法制成，磨料为天然金刚石或各种人造金刚石，如CVD、PCD等。在齿轮行业中常用的金刚石滚轮修整器主要以烧结金刚石滚轮和CVD金刚石滚轮为主。

CVD金刚石滚轮也属于烧结金刚石滚轮的一种，但一般都被单独区分开，原因是因为：烧结金刚石滚轮上面的金刚石磨料都是颗粒，而CVD金刚石滚轮上面则是长条形状的，所以一般都单独划分出来介绍。

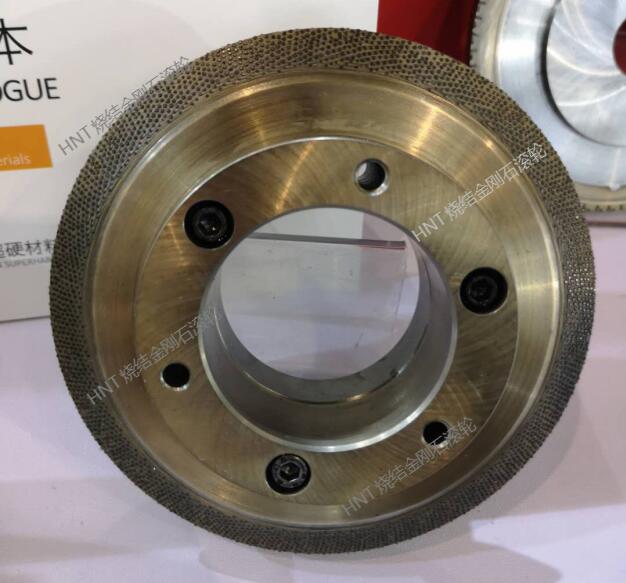

烧结HNT金刚石滚轮修整器：按图纸要求加工一模具，之后采用人工植入方式，将大颗粒金刚石按一定的密度有序的镶在模具内，之后采用烧结炉及粉末冶金技术烧结，之后去掉模具，以金刚石型面为基准，加工孔和端面基准，之后再磨床上修整砂轮，计算出合适的修整余量，在专业的磨床上经过多次反复的修磨和检测，直至符合成品图纸要求。

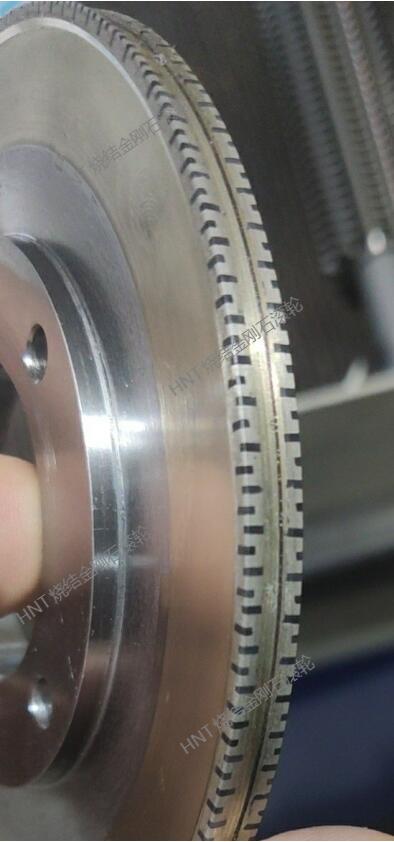

CVD金刚石滚轮修整器：CVD金刚石滚轮修整器主要用于CBN砂轮的修整。所谓的CVD(Chemical Vapor Deposition化学气相沉淀)金刚石，就是含碳气体和氢气的混合物在高温和低于标准大气压的压力下被激发分解，形成活性金刚石碳原子，并在基体上沉积交互生长的多晶金刚石。
