金刚石滚轮-修整CBN砂轮专用工具
CBN砂轮的修整装置主要用于对内圆磨床上CBN砂轮的修整。CBN砂轮由于硬度高,耐磨性好,被广泛应用于汽车,齿轮,轴承等领域,不过CBN砂轮也是因为以上优势比较难修整。
CBN砂轮的修整,不同于普通的刚玉砂轮,需要分为修形和修锐两个步骤。
修形:是通过改变砂轮的宏观形状,使砂轮达到要求的几何形状和尺寸精度,并使磨粒尖端微细破碎形成锋利的磨刃;
修锐:是通过去除砂轮磨粒间的结合剂,使磨粒凸出结合剂表面,形成必要的容屑空间,使砂轮具有最佳磨削能力。
根据具体情况,修形和修锐可统一进行或同时完成,也可分步进行。
目前市面上CBN砂轮的修形方法较多,其中以HNT金刚石滚轮和CVD金刚石滚轮修形效果较好,本文重点介绍HNT金刚石滚轮和CBD金刚石滚轮修整CBN砂轮的优势及效果。

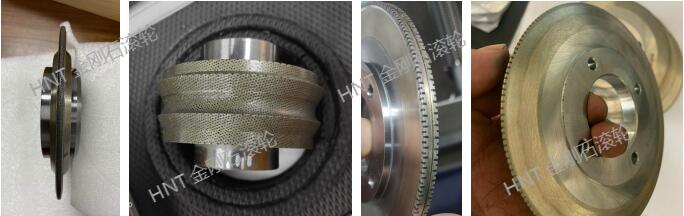

金刚石滚轮是一种新兴的高效的成型砂轮修整工具,特别使用于复杂型面或高精度成型面的砂轮修整,现在制作的有电镀法和烧结法,CVD金刚石滚轮三种工艺。对于修整CBN砂轮的金刚石滚轮主要以HNT烧结金刚石滚轮和CVD金刚石滚轮为主。
HNT金刚石滚轮的特点在于:机床操作简单,精度高,寿命长,加工零件一致性好、质量稳定。极大的提高生产效率,降低生产成本,容易实现磨削加工自动化,在批量生产中可获得最佳经济效益。

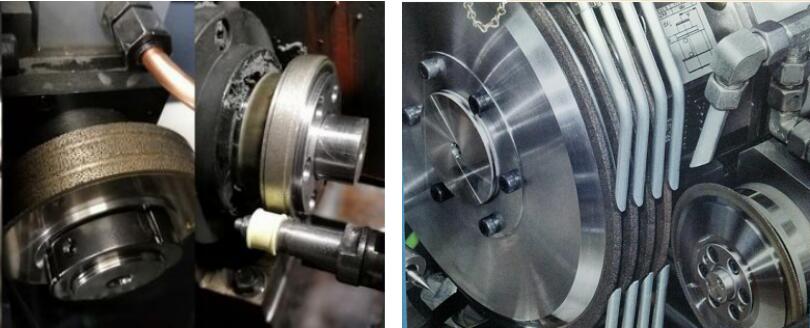

HNT烧结金刚石滚轮的应用

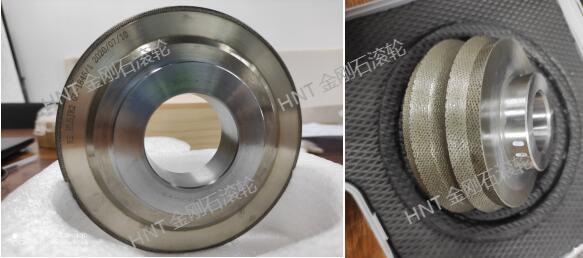

HNT烧结金刚石滚轮分为手植HNT烧结金刚石滚轮(TS)和随机分布的烧结HNT金刚石滚轮(T)两种;
HNT烧结金刚石滚轮,采用手植金刚石工艺,具备修整效率高,使用寿命长,使用率高等优势,但也存在局限性,那就是不能修整型面比较复杂的小型工件。
CVD金刚石滚轮修整器:
也属于烧结金刚石滚轮修整器的一种,在硬质合金基体上把金刚石入随机或者手工摆放好,进行烧结的而制成的烧结金刚石滚轮修整器,但一般都会被单独区分开,因为CVD金刚石滚轮修整器主要用于CBN砂轮的修整。
CVD(Chemical Vapor Deposition化学气相沉淀)金刚石,是含碳气体和氢气的混合物在高温和低于标准大气压的压力下被激发分解,形成活性金刚石碳原子,并在基体上沉积交互生长的多晶金刚石。由于CVD金刚石中不含任何金属催化剂,因此它的热稳定性接近天然金刚石,是修整CBN砂轮的理想工具。
修整CBN砂轮的HNT金刚石滚轮修整器的检测设备
1:主要检测仪器:投影仪 二次元 英国泰勒轮廓仪 蔡司三坐标。
2:检测流程:首先金刚石滚轮内孔用测长仪检测,型面修整前先磨试件,其次上投影仪检测,根据检测结果确定各型面修整量,然后上机床修整,修整后再磨试件,再检测,根据检测结果重复上述流程,最后在二次元和轮廓仪上确定最终精度。并用红色笔标注在金刚石滚轮图纸中。
3:仪器具体检测项目:英国泰勒轮廓仪用于检测型面粗糙度,日本CCD照明150倍放大图,测量面精度和位置度。蔡司三坐标用于检测型面尺寸,相对定位精度。
4:其它:技术要求 形位公差 安装孔 动平衡 检验规则 包装等要求按照国标<JB/T 10040-2009 超硬材料制品 金刚石滚轮>为准。
