修整CBN砂轮的5种方法含金刚石滚轮修整

    CBN砂轮分为电镀CBN砂轮、陶瓷结合剂CBN砂轮、树脂结合剂CBN砂轮和金属结合剂CBN砂轮等。电镀CBN砂轮是在钢制基体上均匀敷一层CBN磨粒，经仔细加工后，一般不需要修整。陶瓷结合剂CBN砂轮的结合剂性脆，且砂轮中存有间隙，故修整方法与普通砂轮相似。树脂结合剂CBN砂轮与金属结合剂CBN砂轮的结构相似，结合剂质地致密，所以，修整过程与普通砂轮不同，必须将修整分为两个工序: 整形和修锐。
    整形是确立砂轮的同轴度和几何形状，以达到砂轮要求的几何形状精度。整形后，不能正常磨削，必须经修锐，即清理砂轮磨粒间的结合剂，提高砂轮磨削金属的去除率，以达到砂轮的磨削能力。

    下面介绍几种简单易行的修整CBN砂轮的方法，目前应用较为广泛的修整工具为HNT金刚石滚轮，HNT金刚石滚轮可修整复杂CBN砂轮外形，一次成型效率高，同时精度有保证。
1、磨削油石法修整树脂结合剂CBN砂轮
    磨削油石法是一种很简单的CBN砂轮修整方法，如图2所示。试验表明，采用不同粒度的碳化硅油石均可对CBN砂轮进行修整，磨粒的突出量约为0.01-0.o2mm。粒度改变时，对修整效果影 响不大。另外，用这种方法修整CBN砂轮时，加大切深并不会取得好的修整效果，相反，会导致磨削力增大，引起磨粒破碎，使CBN砂轮表面母线不平直。磨削油石法的缺点是不能使CBN砂轮形成足够的容屑空间，从而不能满足大切削用量的要求。

2、悬浮磨料法修整树脂结合剂CBN砂轮

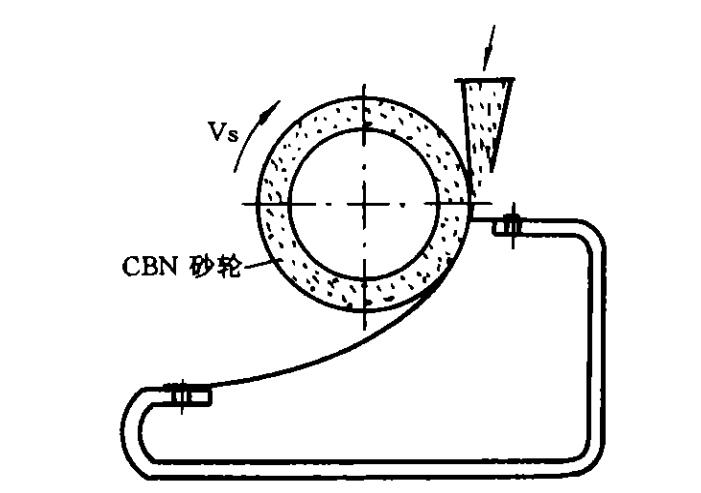

    悬浮磨料法是一种较好的修整方法，对于树脂结合剂CBN砂轮的修整是十分有效的，这种方法在外圆磨床上是很容易实现的，而在平面磨床上要另装动力头以驱动钢轮，则比较麻烦。为此，哈尔滨工业大学研制出一种新型修整装置—弹性弯板式CBN砂轮修整器，但在使用弹性板式修整器前，应先用金刚石砂轮对CBN砂轮整形。

3、磨削法修整CBN砂轮磨削法
    修整CBN砂轮分为两个工序，第一个工序是采用整形轮对CBN砂轮整形。 第二个工序是采用修锐轮对CBN砂轮修锐。通常采用砂轮表面复映粗糙度R来评价修整效果。影响R的因素有：修锐轮磨料、粒度，修锐参数 (VrVf)，修锐时间t以及磨削液等。

4、修整块辅助式散状磨粒修整法

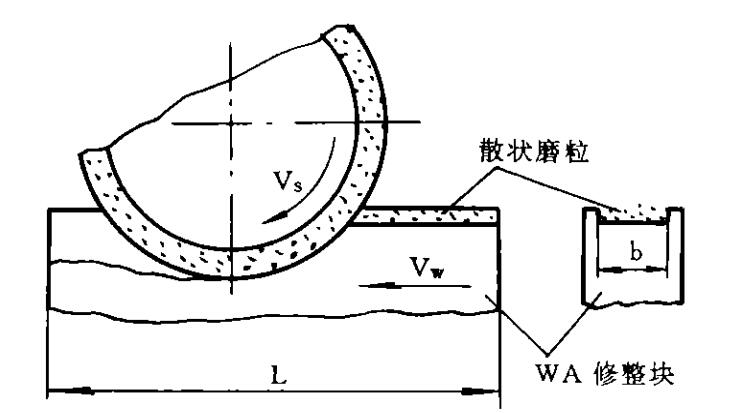

     修整块辅助式散状磨粒修整法的工作原理如图所示。在气孔的生成过程中，结合剂是由WA修整块中散状磨粒碎屑在砂轮与修整块接触区的滑动和滚动作用带走的。因此，这些散状磨粒的数量及粒度决定着结合剂去除率的高低和气孔的最终深度。磨粒数量越多，粒度越粗，则结合剂去除率越高，气孔的深度越大。在这一修整法中，散状磨粒被加入砂轮和修整块接触区。

5、单点金刚石或金刚石滚轮修整陶瓷结合剂CBN砂轮

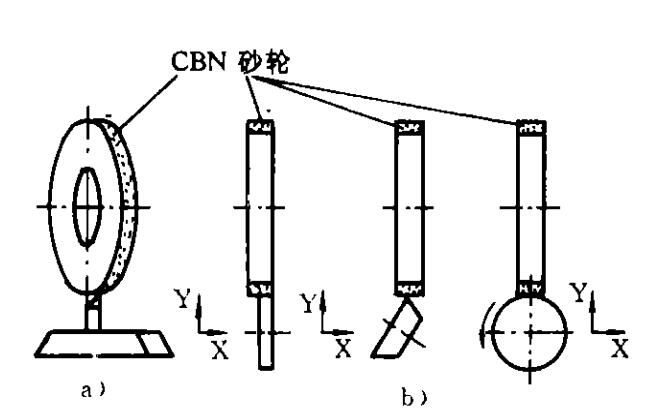

    陶瓷结合剂CBN砂轮的修整有两种方法，一种是切入成形法，另一种是仿形生成法。切入成形法的工作原理是通过一个形状与所要求的砂轮形状完全相反的反印电镀的金刚石修整轮切入砂轮中产生所要求的砂轮形状。仿形生成的工作原理是通过计算机数字控制引导粉被修整的砂轮越过单点金刚石（图a）或金刚石滚轮（图b）而产生出所要求的砂轮形状。
    修整装置有以下几种:
    固定式:
    1)单点金刚石修整工具，
    2)电镀金属粘结修整块，
    3)多点修整工具。
    旋转式:
    1) 金刚石成型滚轮，
    2) 平行轴金刚石修整轮，
    3) 交叉轴金刚石修整轮，
    4) 制动控制修整装置。
    目前，旋转式金刚石修整器（金刚石滚轮）最适合于陶瓷结合剂CBN砂轮的修整。

    CBN砂轮在机械加工中对提高磨削生产率及效能起到无可比拟的作用，早期由于不易修整而受到一定限制。但在现在随着金刚石滚轮制造工艺的成熟，CBN砂轮的修整已经不再是难题，被广泛地应用于各种各样的磨削工艺中。
    修整CBN砂轮的HNT金刚石滚轮有烧结HNT金刚石滚轮和CVD金刚石滚轮两种，具体根据实际情况选择。
