金刚石铰刀的应用行业及铰孔余量选择

  金刚石珩铰刀，是一种特殊形式的铰刀，是人造的金刚石颗粒和基体，通过电镀工艺加工制作而成。有的零件精度要求很高，而且材料硬度也很高的小孔、深孔、锥孔、盲孔是比较难加工的，这时就需要用到HDK金刚石珩铰刀来进行铰孔加工。它没有刀齿，实际上是靠“磨”来进行金属加工。

HDK金刚石珩铰刀的优势：

（1）镀层结合力，金刚石粘结牢度，金刚石颗粒分布均匀，外观质量高；

（2）HDK金刚石珩铰刀前后导向外圆度达到0.005mm，圆柱度为0.005mm/100mm，前导向外圆粗糙度Ra0.63微米，后导向外圆粗糙度Ra0.16um，刀柄与前后导向部分的同轴度达到0.015mm；

（3）铰孔尺寸精度可达到IT9--IT7级，表面粗糙度最高达到0.4μm；

（4）被铰孔工件圆柱度小于0.003，粗糙度可达Ra0.4-0.2，精度高，效率高，使用寿命长；

HDK金刚石珩铰刀的应用行业

（1）应用材质：铸铁、球铁、淬火钢、45号钢等；

（2）应用行业：连杆、空调压缩机，液压零部件等行业

金刚石珩铰刀的应用行业

金刚石珩铰刀相较于珩磨来讲更具优势，金刚石珩铰刀不会受被加工孔原油形状和误差的影响，同时可将被加工孔的形状误差加以矫正，获得较高内孔精度，HDK金刚石珩铰刀一般是成套制造，为了保证孔径的精度和粗糙度要求，会根据实际孔径的加工余量，配备相应的金刚石珩铰刀数量。如下方案例参数。

铰削盲孔：加工余量为0.01～0.03mm的情况下，

第一把加工余量为0.01～0.015mm；

第二把加工余量0.005～0.01mm；

第三把加工余量0.003～0.005mm。

铰削阶梯孔：加工余量为0.01～0.02mm的情况下：

第一把铰刀加工余量0.005～0.001mm；

第二把加工余量0.003～0.007mm；

第三把加工余量0.002～0.004mm。

HDK金刚石珩铰刀的设备选择

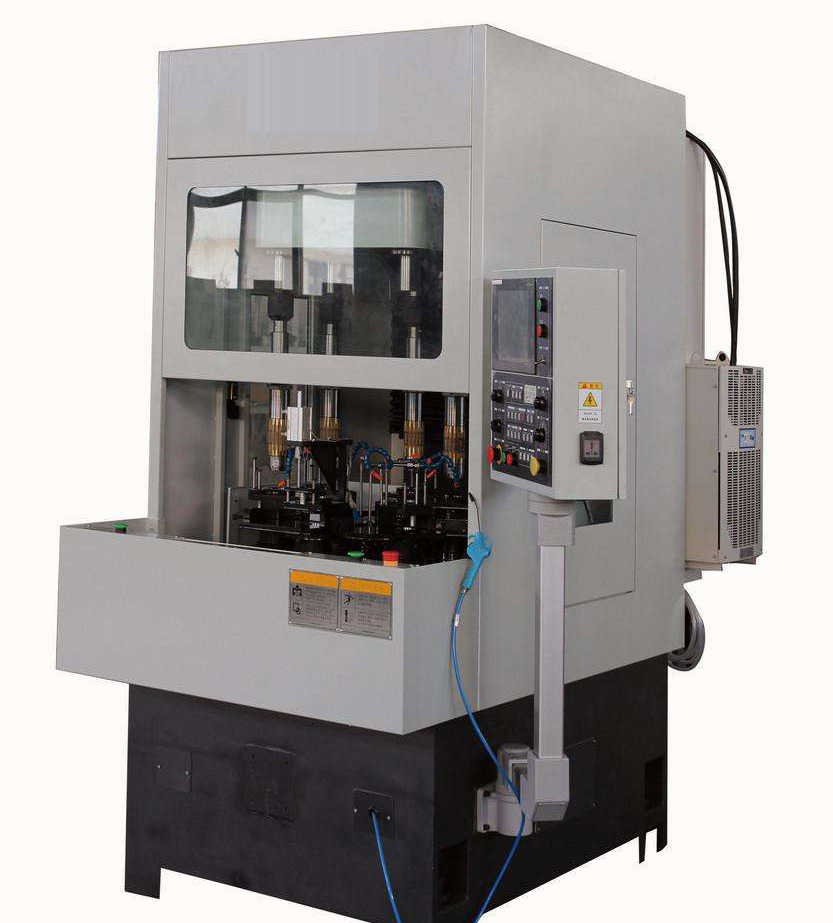

HDK金刚石珩铰刀主要用于珩磨机上面，有多工位和单工位设备之分，部分公司也采用加工中心进行铰孔，但本成品不适用于摇臂钻，对其精度和粗糙度无法保证。
