联系我们

电话Tel
+86 0371-67987978
传真Fax
+86 0371-67981990
邮箱E-mail
hualingchaoying@hlcbn.com
地址Add
郑州高新区长椿路国家大学科技园研发5B

金刚石滚轮修整砂轮时，这些问题必须注意！

来源:http://www.hlcbn.cn | 作者:华菱超硬 | 发布时间:23-01-07 | 次浏览

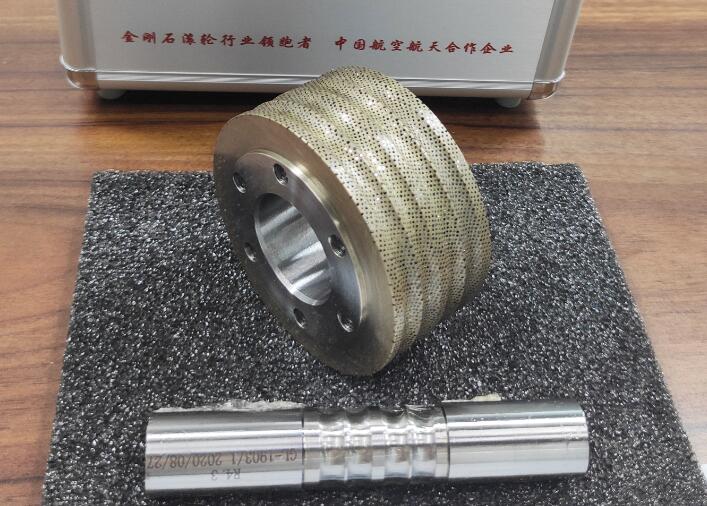

金刚石滚轮作为目前主流的砂轮修整工具，在机械制造中的应用十分广泛，但由于操作人员对金刚石滚轮认知不到位，砂轮修整的经验不足，往往会出现各种问题，今天华菱超硬就结合自身经验，给大家分享一下用金刚石滚轮修整砂轮时，应该注意哪些问题~

1、用金刚石滚轮修整砂轮时通常采用滚轮与砂轮接触点处线速度方向同向、滚轮线速度与砂轮线速度之比( qd 值) 取+ 0. 3～ + 0. 7 较好，不得超过+1，修整时滚轮切入量以砂轮每转切入0. 5～1 μm 为宜，每次修整砂轮的总量应为0. 02～0. 04 mm，光修时间尽量压缩。

2、用金刚石滚轮修整砂轮时金刚石的粒度较被修整砂轮的粒度应粗一号，还要选择金刚石颗粒尺寸接近一致、颗粒形状近似球形，常用粒度为36 # ～100 # 。

3、用金刚石滚轮修整砂轮时金刚石滚轮的制造误差应小于工件公差的1/ 2 左右，滚轮孔与安装轴承的配合间隙为2～4 μm。

4、用金刚石滚轮修整砂轮时必须遵守快进(不能碰上砂轮) →慢进(按需要的切入速度进给) →光修→退出的动作程序，不得错步，否则滚轮寿命难以保证。

5、金刚石滚轮制造时一般精度的滚轮可用外镀法和烧结法，高精度和复杂型面滚轮应用内镀法制造，同时进行磨削修整。

6、金刚石滚轮可采用天然金刚石或人造金刚石，人造金刚石必须采用高强度等级的，如磨钢专用金刚石SCD或高强度金刚石SMD。

好了，以上就是华菱超硬根据自身经验对金刚石滚轮修整砂轮时需注意事项的一些总结，如果您也有不同的意见或者看法，欢迎一起交流探讨~
